一、功能說明

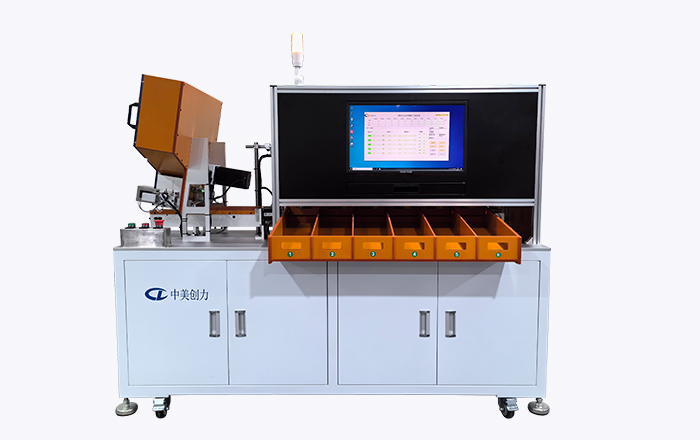

帶掃碼 6 檔通用分選機是一款用于對圓柱電池的進行掃碼，并測試內阻、電壓等參數并進行數據綁定方便產品追溯的測試分選設備。自帶高速掃碼槍，高精密內阻、電壓自動測試系統。該設備根據在人機界面軟件上設定的內阻、電壓值精確的將電池送入到指定檔位，系統最多可實現 6 檔（5 個 OK 檔，1 個 NG 檔）分選。掃碼槍讀取的條碼信息和測試的內阻電壓數據綁定并存儲在系統上。此設備每小時可測試配組電芯 3000 支左右，且結構設計簡潔大方，性能穩定。

二、工藝流程

通過人機界面的軟件設定電池內阻，電壓等參數，由 PLC 自動完成如下功能：人工裝填電池→上料輪送料→掃描槍讀取條碼信息→測試氣缸測試分選（測試儀上傳數據，軟件分選）→皮帶傳送電池→推料氣缸將電芯分選到指定檔位；設備配置聲光報警，可分選完成自動停機，滿料報警，故障報警等。操作參數可根據客戶的實際要求設定。

三、分選機結構

1）自帶高速掃碼槍，高精密內阻、電壓自動測試系統。

2）分選通道為5個合格檔，1個不良檔。

3）分選速度快，出料整齊。

4）分選精度高，穩定高效。

5）設備安裝有萬向活動腳輪，設備在移位時能輕松移動。

四、設備技術參數

• 工作電壓：?jiǎn)蜗?AC220V±5%/50Hz,? ?功率：P≤800W
• 工作氣源：4~0.6Mpa
• 適應電池規格：32140/33140 圓柱電芯
• 分選效率：≥ 45PPM
• 設備重量：約 200 ㎏
• 外形尺寸：1755（長）×800（寬）×1420（高）mm
• 電控器件：采用 HMI、PLC、步進電機控制，品牌傳感器等配件。
• 操作配置：PC+HMI
• 分選參數：開路電壓、交流內阻

開路電壓：精度 +/- 0.05% rdg，+/-2dgt， 顯示精度 0.0001 伏

交流內阻：精度 +/- 0.5% rdg，+/-2dgt， 顯示分辨率 0.01 毫歐
